Hej tam! Jeśli interesujesz się sterowaniem elektrycznym, prawdopodobnie słyszałeś o modułach przekaźnikowych. Są to bardzo poręczne, małe urządzenia, które znacznie ułatwiają zadania związane ze sterowaniem elektrycznym. Jako dostawca systemów sterowania elektrycznego mam sporo doświadczeń z modułami przekaźnikowymi i jestem tutaj, aby podzielić się kilkoma wskazówkami, jak efektywnie z nich korzystać.
Co to jest moduł przekaźnikowy?
Na początek porozmawiajmy o tym, czym właściwie jest moduł przekaźnika. Przekaźnik to przełącznik sterowany elektrycznie. Wykorzystuje elektromagnes do sterowania zestawem styków, które mogą otwierać lub zamykać obwód elektryczny. Moduł przekaźnika to wstępnie zmontowana jednostka zawierająca jeden lub więcej przekaźników wraz z niezbędnymi komponentami, takimi jak rezystory, diody i płytka drukowana.
Moduły przekaźnikowe są dostępne w różnych typach, takich jak przekaźniki jednokanałowe, wielokanałowe i półprzewodnikowe. Moduły przekaźnikowe jednokanałowe posiadają jeden przekaźnik, natomiast moduły wielokanałowe mogą posiadać dwa, cztery, osiem, a nawet więcej przekaźników. Przekaźniki półprzewodnikowe wykorzystują urządzenia półprzewodnikowe zamiast styków mechanicznych, co czyni je szybszymi i bardziej niezawodnymi w niektórych zastosowaniach.
Dlaczego warto używać modułu przekaźnika w sterowaniu elektrycznym?
Istnieje kilka powodów, dla których warto zastosować moduł przekaźnika w swoim elektrycznym systemie sterowania.
Izolacja
Jedną z głównych zalet stosowania modułu przekaźnikowego jest izolacja. Obwody wejściowe i wyjściowe przekaźnika są od siebie odizolowane elektrycznie. Oznacza to, że można sterować obwodem wysokiego napięcia lub wysokiego prądu za pomocą sygnału sterującego niskiego napięcia. Na przykład można użyć mikrokontrolera z wyjściem 5 V do sterowania obciążeniem 220 V AC. Izolacja ta pomaga również chronić obwód sterowania przed zakłóceniami elektrycznymi i przepięciami w obwodzie obciążenia.
Przełączanie wielu obwodów
Jeśli chcesz sterować wieloma obwodami elektrycznymi jednocześnie, najlepszym wyborem będzie wielokanałowy moduł przekaźnikowy. Za pomocą jednego sygnału sterującego można włączać i wyłączać kilka odbiorników jednocześnie. Jest to bardzo przydatne w zastosowaniach takich jak automatyka domowa, gdzie możesz chcieć sterować wieloma światłami, wentylatorami lub urządzeniami za pomocą jednego pilota.
Zgodność
Moduły przekaźnikowe są kompatybilne z szeroką gamą urządzeń sterujących, w tym mikrokontrolerami, sterownikami PLC (programowalnymi sterownikami logicznymi) i czujnikami. Można łatwo połączyć moduł przekaźnika z tymi urządzeniami, aby stworzyć niestandardowy elektryczny system sterowania.
Jak korzystać z modułu przekaźnika
Przejdźmy teraz do sedna korzystania z modułu przekaźnikowego.
Krok 1: Wybierz odpowiedni moduł przekaźnika
Pierwszym krokiem jest wybór odpowiedniego modułu przekaźnikowego dla Twojej aplikacji. Weź pod uwagę następujące czynniki:
- Liczba kanałów: Określ, ile obwodów elektrycznych chcesz kontrolować. Jeżeli potrzebujesz sterować tylko jednym obwodem, wystarczy jednokanałowy moduł przekaźnikowy. Jeśli jednak chcesz kontrolować wiele obwodów, wybierz moduł wielokanałowy.
- Napięcie i prąd znamionowy: Sprawdź napięcie i prąd znamionowy modułu przekaźnika. Upewnij się, że wytrzyma napięcie i prąd obciążenia. Na przykład, jeśli sterujesz obciążeniem 220 V AC, wybierz moduł przekaźnika o wystarczająco wysokim napięciu znamionowym.
- Typ przekaźnika: Zdecyduj, czy potrzebujesz przekaźnika mechanicznego, czy przekaźnika półprzewodnikowego. Przekaźniki mechaniczne są tańsze i mogą wytrzymać wyższe prądy, ale mają ograniczoną liczbę cykli przełączania. Przekaźniki półprzewodnikowe są droższe, ale mają dłuższą żywotność i krótsze czasy przełączania.
Krok 2: Podłącz zasilacz
Po wybraniu odpowiedniego modułu przekaźnikowego kolejnym krokiem jest podłączenie zasilania. Większość modułów przekaźnikowych wymaga zasilania prądem stałym, zwykle 5 V lub 12 V. Podłącz dodatni zacisk zasilacza do styku VCC modułu przekaźnikowego, a zacisk ujemny do styku GND.
Krok 3: Podłącz sygnał sterujący
Sygnał sterujący służy do włączania i wyłączania przekaźnika. Podłącz źródło sygnału sterującego (takie jak pin wyjściowy mikrokontrolera) do pinu IN (wejściowego) modułu przekaźnika. Upewnij się, że używasz prawidłowego poziomu napięcia dla sygnału sterującego. Na przykład, jeśli moduł przekaźnika jest zaprojektowany do pracy z sygnałem sterującym 5 V, nie podłączaj sygnału 3,3 V.
Krok 4: Podłącz obciążenie
Na koniec podłącz obciążenie do zacisków wyjściowych modułu przekaźnikowego. Zaciski wyjściowe są zwykle oznaczone jako NO (normalnie otwarte) i NC (normalnie zamknięte). Jeśli chcesz, aby obciążenie było zasilane, gdy przekaźnik jest pod napięciem, podłącz je do zacisku NO. Jeśli chcesz, aby obciążenie było zasilane, gdy przekaźnik nie jest pod napięciem, podłącz je do zacisku NC.
Przykład: Sterowanie żarówką za pomocą modułu przekaźnikowego
Weźmy prosty przykład sterowania żarówką za pomocą modułu przekaźnikowego za pomocą mikrokontrolera Arduino.
-
Potrzebne komponenty
- Płyta Arduino
- Jednokanałowy moduł przekaźnikowy
- Zasilanie 5V
- Żarówka
- Przewody
-
Okablowanie
- Podłącz zasilanie 5V do pinów VCC i GND modułu przekaźnikowego.
- Podłącz pin wyjściowy Arduino (np. pin 13) do pinu IN modułu przekaźnikowego.
- Podłącz żarówkę do zacisku NO modułu przekaźnika, a drugi koniec żarówki do przewodu neutralnego zasilacza prądu przemiennego.
- Podłącz przewód pod napięciem zasilacza prądu przemiennego do zacisku COM (wspólnego) modułu przekaźnika.
-
Kod
stała int przekaźnikPin = 13; void setup() { pinMode(przekaźnik, WYJŚCIE); } void pętla() { digitalWrite(przekaźnik, WYSOKI); // Włącz opóźnienie przekaźnika (5000); // Poczekaj 5 sekund digitalWrite(relayPin, LOW); // Wyłącz opóźnienie przekaźnika (5000); // Poczekaj 5 sekund }W tym przykładzie Arduino wysyła wysoki sygnał do modułu przekaźnika, aby włączyć żarówkę, i niski sygnał, aby ją wyłączyć.
Zastosowania modułów przekaźnikowych w sterowaniu elektrycznym
Moduły przekaźnikowe mają szeroki zakres zastosowań w sterowaniu elektrycznym.
Automatyka Przemysłowa
W zastosowaniach przemysłowych moduły przekaźnikowe służą do sterowania silnikami, pompami, zaworami i innym sprzętem. Można je stosować w połączeniu ze sterownikami PLC w celu tworzenia złożonych systemów sterowania procesami produkcyjnymi.
Automatyka domowa
Jak wspomniano wcześniej, moduły przekaźnikowe doskonale nadają się do automatyki domowej. Można ich używać do zdalnego sterowania oświetleniem, wentylatorami, klimatyzatorami i innymi urządzeniami. Można je nawet zintegrować z systemami inteligentnego domu, takimi jak Amazon Alexa lub Google Home.

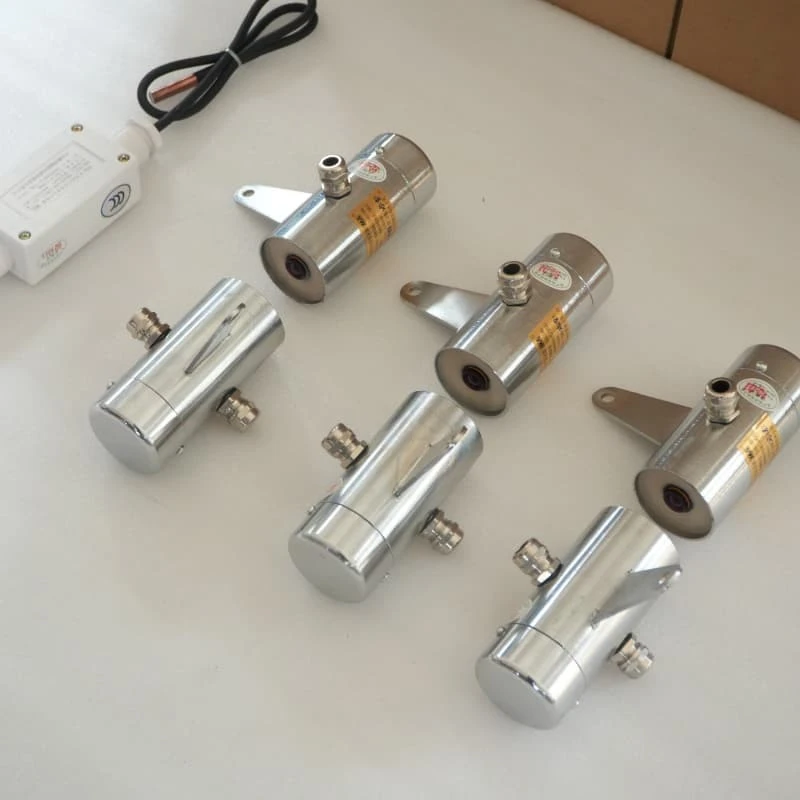

Elektropneumatyczne urządzenia sterujące drzwiami kopalnianymi
Moduły przekaźnikowe odgrywają ważną rolę wElektropneumatyczne urządzenia sterujące drzwiami kopalnianymi. Służą do sterowania otwieraniem i zamykaniem drzwi kopalnianych, co ma kluczowe znaczenie dla utrzymania właściwej wentylacji i bezpieczeństwa w kopalniach.
Sterowanie elektryczneIElektryczna skrzynka sterownicza drzwi powietrznych
WSterowanie elektrycznesystemy iElektryczna skrzynka sterownicza drzwi powietrznych, moduły przekaźnikowe służą do zarządzania pracą drzwi powietrznych i innych elementów elektrycznych. Zapewniają one sprawną i bezpieczną pracę tych systemów.
Wniosek
Moduły przekaźnikowe są wszechstronnymi i niezbędnymi komponentami elektrycznych systemów sterowania. Niezależnie od tego, czy jesteś hobbystą pracującym nad projektem automatyki domowej, czy inżynierem przemysłowym projektującym złożony system sterowania, wiedza o tym, jak korzystać z modułu przekaźnika, może znacznie ułatwić Ci pracę.
Jeżeli jesteś zainteresowany zakupem modułów przekaźnikowych lub innychSterowanie elektryczneproduktów, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rozwiązania dla Twoich potrzeb. Skontaktuj się z nami, aby rozpocząć dyskusję dotyczącą zakupów i przenieść swoje projekty sterowania elektrycznego na wyższy poziom.
Referencje
- „Podręcznik elektrotechniki” Richarda C. Dorfa
- „Praktyczna elektronika dla wynalazców” Paula Scherza i Simona Monka
